A nova alapmoduljának kiterjesztése az épületszerkezeti modul. Itt találhatóak meg az építészfunkciók, a sablonok és a bővített 3D funkciók. A 3D-s képességek segítségével tetszőleges térbeli nézeteket és metszeteket jeleníthet meg. A sablonok segítségével személyreszabottan és felhasználóbarát módon tárolhat a rendszeren belül épületszerkezeti és egyéb elemeket, makrókat és blokkokat. Tehát a felhasználó igényeinek és kívánalmainak megfelelő programfelülettel dolgozhat.

Főbb funkciók:

• • épületszerkezet létrehozása poligonokkal vagy falakkal sok felhasználható épületszerkezeti elem
• • faláttörések és falbemetszések
• • építészet varázsló a dwg és dxf fájlok felhasználásával
• • metszetek és izometriai nézetek a modell és papírtérben épületnézetek
• • 3D gyorsnézet ( szabadon forgatható és mozgatható a rajz 3D nézetablakban) 3D testek
• • többképernyős munka támogatása
• • blokkok és makrok mentése a sablonokba
• • szimbólumkezelés a sablonok segítségével Építészet

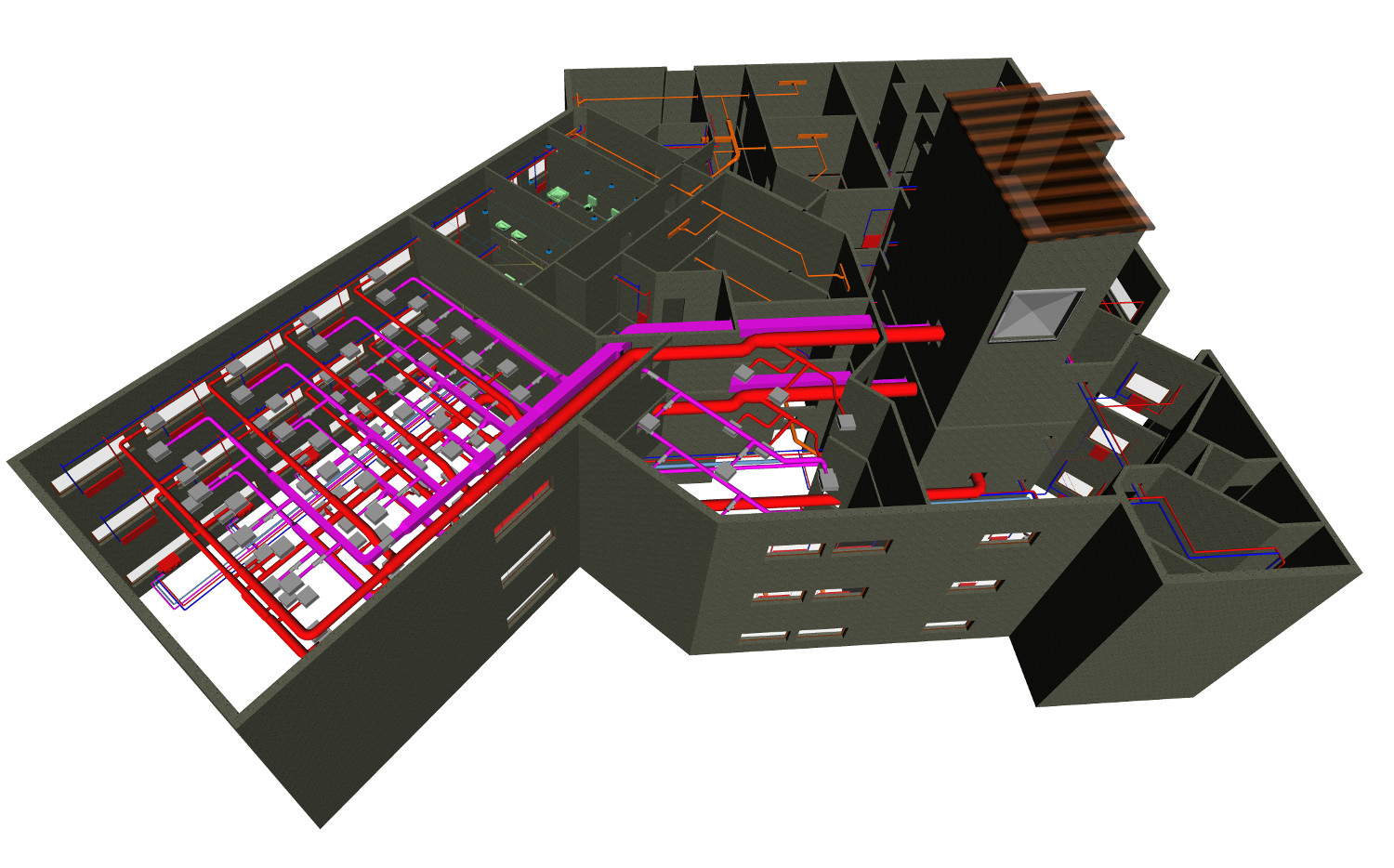

A nova egyik alap eleme az épületek 3D modeljének elkészítése, amennyiben ez még nem áll rendelkezésünkre a társtervezőktől. Ez az alapja a hőszükséglet és a hőterhelés számításának, a faláttörések automatikus generálásának az átfogó ütközésvizsgálatnak is.

Az elkészítés többnyire az építész alaprajzból történik, melyet DWG vagy DXF formátumban lehet megnyitni.A novával építészeti elemeket rögzíthet az alaprajzon tetszőleges rajzból.

A falak, ablakok, ajtók, padlók és födémek mellett, melyek a számítások alapjaként szolgálnak, lépcsők, gerendák, oszlopok és gyakori szimbólumok (tájolás, beltéri berendezések, stb.) állnak rendelkezésre. Mivel a léptékhelyes építész terv alapul vehető, az ablakok és ajtók szélessége legenerálható, nem szükséges megadni rajzolás közben minden értéket.

A pontos 3D modell minden szakág esetében megkönnyíti a munkát, metszetekben és izometrikus nézetekben is látványos segítséget nyújt a szakági koordináláshoz. Az épületgépészeti-és villamossági tervek kiadása az eredeti építészrajzzal, vagy a 3D épületmodellel történhet.

Az épület megrajzolásának alternatív módja a varázsló használata. Ennél a módszernél a nova lépésről lépésre elemzi az építész rajzot. A varázsló ablakban lehet követni a lépéseket, ahol automatikusan vagy manuálisan lehet az adott lépést végrehajtani. Tehát a nova helyiségpoligonokból és épületpoligonokból képes falakat generálni, a helyiségpecsétek automatikusan a helyiségbe kerülnek, a helyiségnevet és számot az építész rajzról hozzá lehet rendelni a helyiségpecséthez. Az építész alaprajz layereiből automatikusan helyezhetőek el a nyílászárók. Az U értékeket a falvastagság figyelembe vételével gyorsan hozzá lehet rendelni a szerkezeti típusokhoz.Így meglesznek a hőszükségletszámítás adatai.

A nova ezekkel a funkciókkal állítja elő a meglévő építész rajzokból a háromdimenziós épületmodellt. A feldolgozás befejezésével a „valódi” épületszerkezetek állnak rendelkezésre. Az építészeti változtatások rendkívül gyorsan végrehajthatóak, ahogyan az átfogó (benchmark) tesztek is bizonyítják.

A novának részletes elemtára van a 3D tervezéshez, a sémákhoz és a kézi bevitelhez is. A gyártóspecifikus adatok mellett lehetőség van az építőelemek szükség szerinti beállítására is. A komponenseket el lehet helyezni adott ponttól való távolságtartással is. Az elhelyezett építőelemek természetesen szerkeszthetőek. Az elemek elhelyezéséhez szabadon választott fogópont is a segítségünkre lehet. Az automatikus csatlakozás szintén lehetséges 3D-ben.

Az elemeket előre be lehet állítani sablonok segítségével. Egy meglévő strangba is építhetőek elemek, illetve törölhetőek is. A nova ezek mellett automatikusan létrehozza a légcsatornaátmeneteket, hogy összekapcsolja a kívánt csatornákat.

A strangban forgathatja és mozgathatja az elemeket, ahogyan a teljes légcsatornahálózatban is. Ily módon a kész rajzok változtatása gyors és hatékony. A nova 3D légtechnikai eszköztárában többek között flexibilis kapcsolódási lehetőséget, árnyékolást, szigetelést, karimát, számozást, leírást, metszeteket és ütközésvizsgálatot találunk.

A számításokat ki lehet nyomtatni, az összes fontos információval. Az elemek szabvány szerinti anyagkivonatát, a karimát és a szigetelést is magábanfoglalva, a darabjegyzék egyértelműen tartalmazza.

Főbb funkciók:

• • 3D- elemek
• • gyors 3D-konstrukció
• • metszetek és izometriák a modell és papírtérben
• • a sorszámok és méretek automatikus feliratozása
• • magaság feliratozás
• • térfogatáramméretezés
• • nyomásesés számítás
• • automatikus illesztés
• • ütközésvizsgálat
• • a méretezések eredményeinek megjelenítése a rajzban csatornaelem 3D gyorsnézete
• • az elemek automatikus strangbaépítése
• • hálózatrészek forgatása és eltolása
• • szabványos darabjegyzék készítés

Légcsatornaméretezés

Főbb funkciók:

• • csatornahálózat beolvasása rajzból (3D vagy sematikus)
• • a kapcsolódási pontok részekre osztják a hálózatot. Lépcsőzetesen készíthető részletes méretezés.
• • a hálózat változtatásai egyidejüleg alkalmazhatóak a rendszer minden kívánt elemére
• • térfogatáram és nyomásesésszámítás a légbefúvók és fojtószelepek beszabályozásához
• • sebesség és nyomásesésváltozások szemléletes grafikus megjelenítése a rajzban
• • a feliratok és sorszámok automatikusan frissülnek a rajzban és darabjegyzékben újraméretezés után

Méretlista

Főbb funkciók:

• • darabjegyzék készítése közvetlen a rajzból vagy a méretezésből
• • szabványos elemekből összeállított méretlista
• • szigetelés, keret, alkatrész stb. kilistázás
• • kommunikáció a Klimax programmal
• • darabjegyzék a hozzátartozó adatokkal Excel táblázatba vagy ASCII állományba

Méretezés hűtési igényre

A hűtési igény méretezésére a Plancal novában használhatja a fűtési hőszükségletszámítás kézzel vagy grafikusan rögzített adatait. A hűtési igény számításához szükséges adatokat gyorsan és hatékonyan adhatja meg. Az időben definiált terhelést, hőmérsékletet és a szerkezetet időprofilként elmentheti. Így tudja könnyen az időbeli változásokat az egész projektben feldolgozni. Az árnyékolás megadása is végrehajtható manuálisan vagy grafikusan.

Főbb funkciók:

• • VDI 2078 (EDV eljárás) szerint méretezés
• • variálható számítási mód rajzból való beolvasással vagy manuális megadással
• • a hőszükségletszámítás adatai felhasználhatóak
• • Időprofil beállítása a teljesítményekre, hőmérsékletekre és berendezések használati idejére
• • benapozás figyelembevétele a rajzból
• • az U-értékek, ablakok, ablak és ajtóméretek előbeállíthatóak a projektre, épületre és emeletekre
• • U-értékek, ablak, ajtóméretek csoportos megadása a projektre, épületre és emeletekre
• • a nem hűtött helyiségek is nyomtathatóak
• • választható a legnagyobb hűtési igényű szoba nyomtatása
• • város meteorológiai adatai VDI 2078 szerint
• • számítás részletes megjelenítése
• • kezelhető billentyűzettel és egérrel
• • a szobák egyenként vagy az egész projektre nyomtathatóak
• • nyomtatható a legkedvezőtlenebb nap a szobára, a legkedvezőtlenebb nap az egész projektre
• • a méretezés eredményeinek grafikus megjelenítése

Szobaszellőzés

A nova széleskörű, részletes elemtárral rendelkezik a lakásszellőztetés 3D-s tervezéséhez. A rendelkezésre álló elemeket tetszőlegesen lehet paraméterezni. A 3D-s elemelhelyezésnek és az innovatív CAD-technikának köszönhetően gyors és hatékony a rajzolás. A meglévő strangokban mozgathatóak és forgathatóak az elemek. A nova lehetővé teszi a flexibilis kapcsolatokat, az árnyékolást, a számozást és a 3D-elemek feliratozását. Áttekinthető darabjegyzék kerül kiadásra.

Főbb funkciók:

• • 3D alkatrészek szabad paraméterezése elhelyezés távolságtartással
• • födémáttörések automatikus elhelyezése alkatrészek elhelyezése strangban
• • alkatrészek forgatása és eltolása
• • egész strangok eltolása és forgatása
• • fedett peremek automatikus megjelenítése a csatorna megjeleníthető árnyékolással
• • alkatrészek kilistázása
• • flexcsövek alkalmazása

A nova széleskörű szaniter katalógust használ, és sokrétű megjelenítést tesz lehetővé. Tehát egészen a sémarajztól a részletes 3D tervekig minden egyszerűen elkészíthető.

Főbb funkciók:

• • ivóvízhálózatméretezés
• • csatornahálózat méretezés
• • egyvonalas ábrázolás
• • 3D csővezetéképítés
• • gyors 3D konstrukció
• • metszet, izometria
• • minden vezetékparaméter feliratozása
• • magasság feliratozása
• • ütközésvizsgálat
• • minden résszakasz automatikus feliratozása a rajzban
• • a számítási eredmények megjelenítése a rajzban
• • 3D csatorna generálás
• • anyagkigyüjtés

A nova a szerkesztést hatékonnyá teszi egyszerű rajzeszközökkel, változatos elhelyezési lehetőséggel. Ha már rendelkezésre áll a rajz DWG-ben vagy DXF-ben, a nova ezeket alapul tudja venni.

A csővezetékrajzolást segítve a novában lehet egyszerre több csővezetéket húzni, dinamikusan csatlakoztatni az elemeket, és sokféle szerkesztési lehetőség áll rendelkezésre. Egy csőhöz kapcsolódó elem mozgatásakor az innovatív kezelésnek köszönhetően eltolódik az egész vezeték az elemmel együtt.

Bármely csatlakozási pontot lehet szabadon mozgatni anélkül, hogy a kapcsolat megszakadna a szaniter berendezéssel vagy a kapcsolódó csővezetékkel.Ezeken túlmenően 3D tervezés is lehetséges. A novával egyszerűen elhelyezhetőek 3D-ben az osztó-gyűjtő, a szivattyú, a szelepek, a csövek, karimák, stb.

Az megrajzolt hálózatot át lehet venni az ivóvíz-és csatornaméretezésekhez. A számítási eredményeket automatikusan ki lehet iratni a programmal a rajzokra. A csatornahálózatnál lehetőség van 3D-generálással 3D tervek létrehozására. Az átalakítás teljesértékű elemeket eredményez. A számítások a DIN szabványnak megfelelően történnek. A csőhálózat, T-idomok, könyökök és szelepek darabjegyzéke is elkészíthető.

Szaniter méretezés

Általános

• • objektumok másolása/eltolása projektek között is
• • minden adat szerkeszthető
• • minden modulban egységes kezelés, adattárolás és szerkesztés a rajznézetekben is mintakezelés minden objektumhoz
• • változások továbbvitele az alsóbb szintekre
• • folyamatosan áttenkinthető adatok az infocellákon keresztül

Ivóvíz hálózatméretezés

• • rajztechnikai elemek a hálózat alaprajzba vagy sémába rajzolásához
• • az alkatrészek adatai a rajzban is megadhatóak a méretezéshez
• • a hálózatméretezés megállapítja az átmérőket, nyomásveszteségeket és kiválasztja a szerelvényeket
• • hozzáadja a méretezés eredményeit a rajzhoz
• • hideg,- meleg és cirkulációsvezetékek méretezése
• • a cirkulációs vezetékek lehülésének számítása
• • hálózati struktúra kézi megadása és hozzá a cirkulációs vezeték automatikus generálása
• • változtatások bevitele csak az alárendelt hálózatra
• • újraméretezésnél a feliratok, sorszámozások a rajzban és a kiírásban is automatikusan frissülnek
• • különböző részhálózatok összesített hálózatba helyezése, a méretezés lépésről lépésre is lehetséges

Csatornaméretezés

• • csatorna rajztechnikai elemek az alaprajhoz és a sémához
• • a szaniter objektumok adatai használhatóak
• • magasság és lejtésméretezés a rajzban
• • méretezési adatok megjelenítése a rajzban
• • a csatornahálózat 3D generálása magasságmegadással, kereszteződésekkel és szűkítésekkel
• • manuális adatmegadás a hálózatra
• • egyidőben az összes hálózati elemre végrehajthatóak a változtatások

A nova a műszaki és rajzolói igényeket is kielégíti a teljes fűtés projekt során. A nova lehetőséget ad akár táblázatos, akár grafikus adatbevitelre.

A táblázatok és fastruktúrák segítségével könnyű adatfelvétel biztosított. A kiválasztási lehetőségek, az alapértelmezett eljárások és értékek hatékony munkát tesznek lehetővé.

A grafikus adatbevitel széleskörű, szabványoknak megfelelő elemekből álló elemtárral rendelkezik, hálózattervezéshez, strangsémához és 3D-tervezéshez valós elemekkel (osztó- gyűjtő, csövek, idomok, stb.)

A radiátorok automatikusan és egyesével is méretezhetőek és elhelyeztethetőek a rajzban. A csőhálózatot lehet kétcsövesen vagy Tichelmann-rendszerben is rajzolni a strangsémában vagy az alaprajzon. Az automatikus csatlakoztatási funkció segítségével egyetlen kattintással beköthetően a radiátorok.

Egy radiátoron történő módosítás után, innovatív megoldásnak köszönhetően, a nova megváltoztatja a bekötőcsöveket is.

A padlófűtési zónákat, a fűtési köröket és részhálózatokat a hőszükséglet alapján határozza meg a Nova és az eredmény egyszerűen megjeleníthető a rajzon.

A fűtési körök és hálózatrészek megrajzolása a beépítési távolságok, kimaradó felületek, kapcsolódó csővezetékek figyelembevételével automatikusan történik. A számítások a DIN és EN szabványoknak megfelelőek.

A radiátorok, csővezetékek, T-idomok, könyökök és a szelepek egy áttekinthető darabjegyzék tartalmazza.

Főbb funkciók:

• • hőszükségletszámítás fűtőtestkiválasztás
• • padlófűtés
• • csőhálózatszámítás
• • egyvonalas rajzolás
• • 3D csőépítés
• • fűtőtestek elhelyezése kiválasztóalkalmazásból
• • fűtőtestek automatikus aktualizálása
• • gyors 3D építés
• • metszetek, izometriák
• • minden vezetékparaméter feliratozása
• • magassági értékek megjelenítése
• • módosítások gyors végrehajtása
• • ütközésvizsgálat
• • méretezési adatok megjelenítése a rajzban

U-érték számítás

Az U-érték számítás és a felépített falak geometriája alapján történik a hőszükséglet és hőterhelés számítása. Az ismert U-értékek mellett a rétegrendfelépítésből származó U- értékek, illetve az összetett U-érték is rendelkezésre állnak. Az egyes szerkezetek U- értékeinek meghatározását egy széleskörű adatbázis segíti.

Az U-értékeket az épületre alkalmazott számítási modulok használják fel, melyeket csoportosan lehet hozzárendelni a projekthez, az épülethez vagy az emelethez. Az U-értékek projektbeli változásait minden számítási modul átveszi, és ezek ott azonnal rendelkezésre állnak.

Főbb funkciók:

• • DIN EN ISO 6946 szerinti méretezés
• • u-értékek, rétegrendfelépítés, összetett U-értékek számítása
• • építőanyagok U-értékeki alapértelmezettek
• • U-érték csoportok kezelése a projekthez és U-érték minták
• • széleskörű építőanyag lista
• • szabadon definiált építőanyagok kezelése
• • U-érték grafikus megjelenítése

Hőszükségletszámítás

A hőszükséglet számítás a fűtési modul legfontosabb része, a radiátorkiválasztó és a padlófűtés modul is ez alapján méretez, szükség szerint az EN DIN 12831-es szabvány szerint is. Opcionálisan választható különböző nyelvi csomagokhoz.

Választható kézi, vagy grafikus adatbevitel is. Az egyszer már megrajzolt grafikus adatok rendelkezésre állnak a radiátortervezéshez, a padlófűtéshez és a hőterheléshez is.

Főbb funkciók:

• • DIN EN 12831 (nemzeti normák szerint változatok) szerinti méretezés
• • változatos méretezési lehetőségek rajzból vagy manuális megadásból
• • előbeállítások megadása U-értékre, ablak- és ajtóméretekre a projektben, épületben, és szinten
• • hőszükségletszámítás grafikus megjelenítése
• • EN-minta szerinti kinyomtatás
• • választható a nem fűtőtt helyiségek nyomtatása
• • minták elemekre, szobákra, szintekre és épületekre
• • DIN EN 12831 szerinti meteorológiai adatok
• • felfűtési tényező választható
• • táblázatos formában megadható a helyiség légcseréjének mennyiségei és hőmérsékletei
• • méretezési eredmények részletes megjelenítése
• • lakóegységek szerinti felosztás
• • nem fűtött helyiségek hőmérsékletének számítása
• • részletek változtatása táblázatosan struktúrában vagy egér segítségével

Radiátorkiválasztás

A radiátorméretezéssel többféleképpen lehet a teljes projekt gyors és effektív radiátorméretezését végrehajtani. A felhasználó előbeállításokat adhat meg a projektre, épületre, vagy emeletére. Bármely gyártó radiátorának adatai beolvashatók a BDH2 támogatásnak köszönhetően. A radiátorméretezésben sokféle radiátor-profil használható. A tervezés során hozzáférésünk van minden rendelkezésre álló gyártó radiátorához.

Főbb funkciók:

• • BDH2 és VDI 3805 támogatás
• • előretelepített gyártói adatbázisok
• • előbeállítás a projektre-, épületre-, szintre-, helyiségre
• • előírt méretek megadása radiátor magasságra-, szélességre-, hosszra és radiátortípusra
• • visszatérő hőmérséklet fix megadása
• • kiválasztás optimális méretre
• • többféle radiátorprofil kiválasztása projekten belül
• • VDI 6030 (hőérzet) szerinti méretezés
• • optimalizációs lehetősgek a radiátorok előremenő hőmérsékletére
• • előbállítások falmélyedésekre
• • falmélyedések betöltése és megjelenítése a rajzban
• • radiátorok automatikus feliratozása a rajzban

Padlófűtés

A Nova számos lehetőséget kínál a padlófűtés gyors és effektív méretezésének végrehajtásához a teljes projektben. A felhasználó által kívánt előbeállítások meghatározhatók a projektre, épületre, vagy emeletre. A felhasználók számára elérhető padlófűtés adatbázisokat a gyártók a Plancallal együtt fejlesztik.

Főbb funkciók:

• • előzetesen telepített gyártói adatbázisok
• • előzetesen telepített padlószerkezeti adatok
• • választható előbeállítások projektre-, épületre-, szintre-, helyiségre, osztóra vagy fűtőkörökre
• • legkedvezőbb előremenő hőmérséklet megállapítása
• • előbeállítások fűtőkörhöz és osztó-gyűjtőhöz
• • helyiséginformációk behívása rajzból
• • tartózkodási, határ és kombinált zónák kezelése
• • fűtőkőrzonák kezelése
• • sokféle tetszőleges profil alkalmazása a projektekre
• • többféle gyártói adatbázis használata egy projekten belül

Csőhálózat méretezés

A csőhálózat méretezés modul lehetővé teszi az alaprajz vagy séma fűtési csőhálózatának méretezését. A bekötött radiátorok adatait felismeri a program. Az automatikus feliratozásnak köszönhetően az összeköttöt csővezetékek által meghatározott rendszerre lefuttot méretezés megjelenik a rajzban is.

Főbb funkciók:

• • csőhálózat megadása alaprajzon vagy sémában
• • adatmegadás méretezéshez a rajzban
• • csőméretek, nyomásesések, előbeállítási értékek megmutatása rajzban a méretezésből
• • gyártói adatbázisok kezelése VDI 3805 szerint
• • méretezés eredményeinek automatikus feliratozása
• • automatikus feliratkészítés minden alkatrészre
• • csatlakozási pontok definiálása a részhálózatok között
• • változtatások automatikus érvénybe léptetése szintenként, alkatrészenként

A nova tartalmaz egy széleskörű elemtárat az attribútumok szabad kijelölésével. A tűzjelzőn, riasztón, kórházat jelző szimbólumon kívül számos ritkán használt szimbólum is megtalálható. A szimbólumok elhelyezésére többféle lehetőség van: „vonalra illesztve”, „merőlegesen illesztve”, „vonal közepére illesztve”, vagy „elhelyezés adott pontra”. Dwg-ből és dxf-ből a vonalak aktívan használhatóak. A rajz adott villamos szimbólumai 3D-ben is megjeleníthetőek fal-nézetben. A 3D megjelenítés beállításai szabadon megválaszthatóak.

A kábelnyomvonalak 3D tervezésére is lehetőség van, könnyen elhelyezhetően és könnyen kezelhetően. Ezek a nyomvonalak a metszet és izometrikus nézetben is megjelennek.

Számos feliratozási módot tartalmaz a program speciálisan az villamos berendezéshez.

Darabjegyzék generálása és nyomtatása Excelbe vagy ASCII-adatokba lehetséges.

A Dialux világításméretező program felülete lehetővé teszi az adatexportot és importot is (kétirányú).

A helyiségadatok átkerülnek a Dialuxba és a számítások után a lámpatest adatokat (szerelési magasság, gyártmány, típus) átveszi a rajz.

Főbb funkciók:

• • széleskörű szimbólum adatbázis
• • elemek automatikus vonalra illesztése
• • lámpatestek, hangszórók, tűzérzékelők stb. elhelyezése sorban vagy adott pontba
• • menekülési útvonal jelek
• • 3D elemek nézetek bemutatásához
• • gyors 3D kábelnyomvonalak (kábellétra, kábeltálca) létrehozása
• • metszetek, izometriák
• • automatikus feliratozás
• • ütközésvizsgálat
• • méretek átvétele rajzból
• • Dialux csatlakozási lehetőség
• • 3D megjelenítés
